SLM21814
600V, 2.5A/3.5A 高低边门极驱动器
样片申请
SiLM21814-AQ Datasheet SLM21814 Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SLM21814是一款高压、高速的功率MOSFET和IGBT驱动器，它提供独立的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。延时匹配很方便应用于高频设备。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

产品特性

为自举供电设计的浮动通道

全电压范围运行达600V

低VCC工作范围

允许瞬态负电压，不受dV/dt影响

驱动电源范围从10V到20V

欠压闭锁

3.3V、5V逻辑兼容

输入有下拉电阻的COMS斯密特触发器

两通道间匹配传输延时

输入输出同相

典型开通/关断延时：180ns/200ns

典型驱动电流：2.5A/3.5A

安规认证

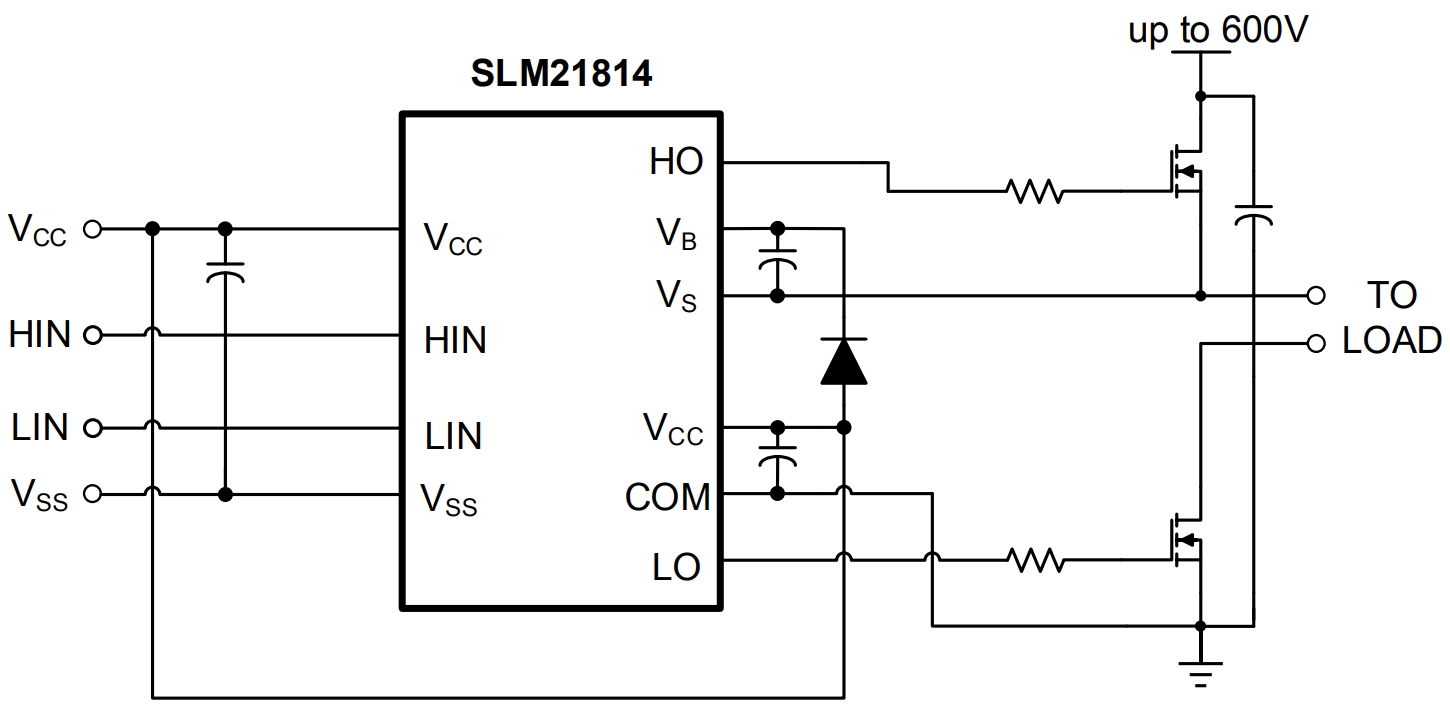

典型应用图


产品参数表

展开过滤器
Part Number Power Switch IOH/IOL (A) Bus voltage（Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
SLM21814CJ-DGIGBT/ MOSFET2.5/3.560010-20180/20010/835-40-125SOP14Reel/2500
SiLM21814CJ-AQIGBT/ MOSFET2.5/3.560010-20180/20010/835-40-125SOP14Reel/2500
