SLMi350
40V, 4A 兼容光耦的单通道隔离驱动器
样片申请
SLMi350 Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SLMi350是一款兼容光耦的单通道隔离驱动器，具有4A/7A源电流/灌电流以及3.75kVRMS隔离耐压值，适用于驱动低边侧和高边侧的MOSFET和IGBT。与光耦栅极驱动器相比，SLMi350具有高共模瞬态抗扰度(CMTI)、低传播延迟和较小的脉宽失真等关键性能的提升，同时保持了对光耦栅极隔离驱动器的管脚兼容性。

SLMi350的输入级是一个“模拟二极管”，与传统光耦相比，没有老化问题，具有高可靠性。SLMi350采用 SMP8 封装，爬电距离和空气间隙距离大于7.0mm，相对漏电起痕指数  (CTI) > 600V。


产品特性

4A/7A 拉电流/灌电流, 峰值输出电流

120ns  (最大) 传输延迟

25ns  (最大) 器件间延迟匹配

35ns  (最大) 脉宽失真

150kV/us (最小) 共模瞬态抗扰度 (CMTI)

驱动器输出电源电压范围 14V 到 40V

30V 输入反向耐压能力

管脚兼容光耦栅极隔离驱动器

提供 DIP8GW 封装，爬电距离和空气间隙距离 >7.0mm

工作结温范围, TJ: –40°C ~ +150°C

安规认证

符合 GB4943.1-2022 的 CQC 认证

符合 UL 1577 1 分钟的 3.75kVRMS

符合 DIN V VDE 0884-11(计划中)

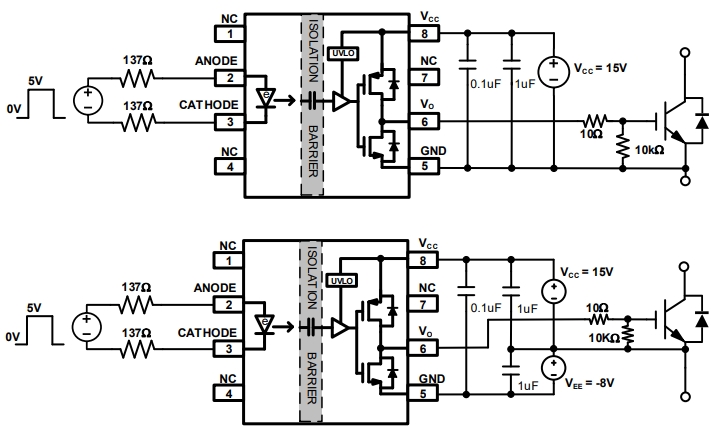

典型应用图


产品参数表

展开过滤器
Part Number Power Switch Feature Input VCC (V) IOH/IOL(A) Output VCC/VDD (V) Prop. Delay (ns) CMTI (kV/μs) Min. VISO(Vrms) Operating Temp (℃) Package Group Packing/QTY
SLMi350DB-DGIGBT/MOSFETs--4.0/7.014 ~ 40801503750–40 ~ 125SMP8Reel/1000
应用案例
UPS
UPS
电机控制
电机控制
光伏逆变器
光伏逆变器
变频器
变频器
商用空调
商用空调
变频发电机
变频发电机
