SiLM141xL/SiLM145xL系列

高抗噪性能RS485收发器

样片申请

SiLM1452L Datasheet SiLM1451L Datasheet SiLM1450L Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM141xL/SiLM145x系列是一款具有高抗噪性能的RS485/RS422收发器，可在恶劣的工业环境中运行。SiLM141x支持500kbps的传输码率,而SiLM145x可支持50Mbps的传输码率。SiLM1415L/SiLM1452L/SiLM1451L支持全双工通信，而SiLM1410L/SiLM1450L支持半双工通信。总线引脚可耐受较高的静电放电（ESD）事件。另外集成的失效保护电路可以保证在总线开路或短路的情况下，芯片的接收管脚输出一个高电平。器件具有扩展的共模电压范围，可在–40°C 到125°C的环境温度下可靠工作，使其非常适合应用于长线缆、多节点的应用中。

产品特性

满足或超过TIA/EIA-485 标准的要求

最高传输码率

500kbps: SiLM141xL

50Mbps：SiLM145xL

通信方式:

- 半双工通信：SiLM1410L/SiLM1450L

- 全双工通信: SiLM1415L/SiLM1452L/SiLM1451L

差分输出超过2.1V, 实现PROFIBUS与5V电源兼容

扩展级共模运行范围：±15V

用于噪声抑制的大接收滞回阈值

总线ESD:

- ±15kV: SiLM1415L/SiLM1452L/SiLM1451L

- ±20kV: SiLM1410L/SiLM1450L

环境温度：–40°C 到 125°C

适用于热插拔功能的无干扰上电、断电

开路、短路和空闲总线失效保护

1/8单位负载 (可支持多达256个总线节点)

安规认证

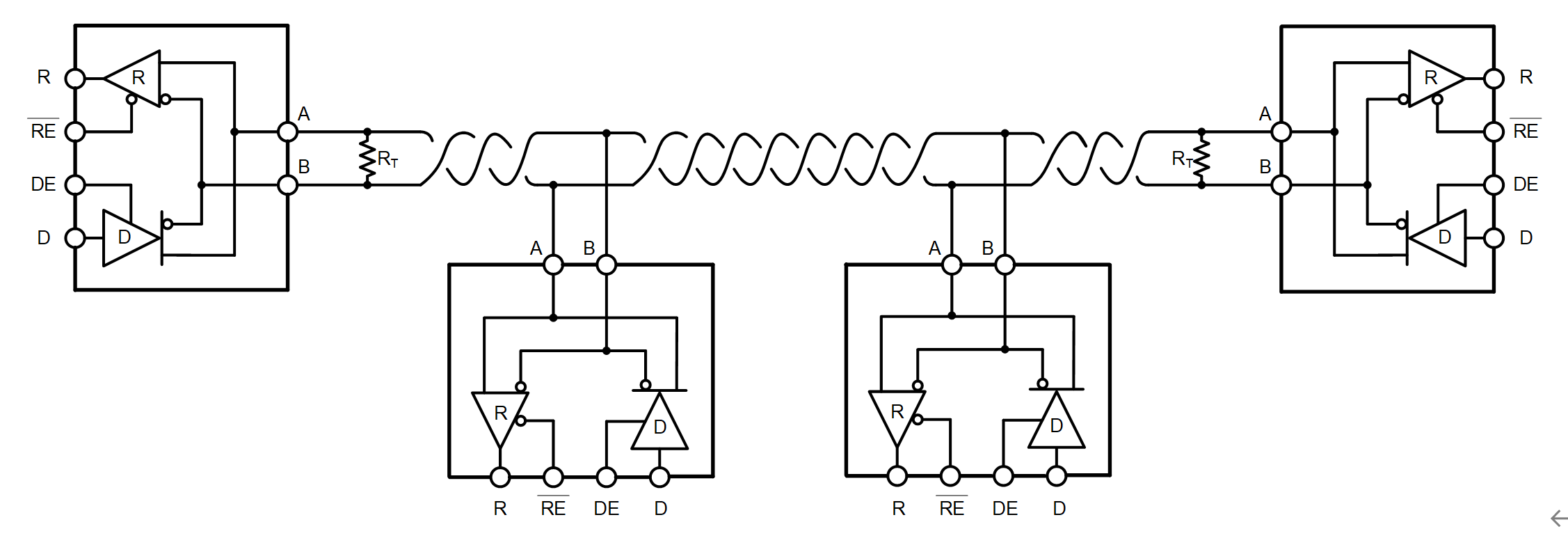

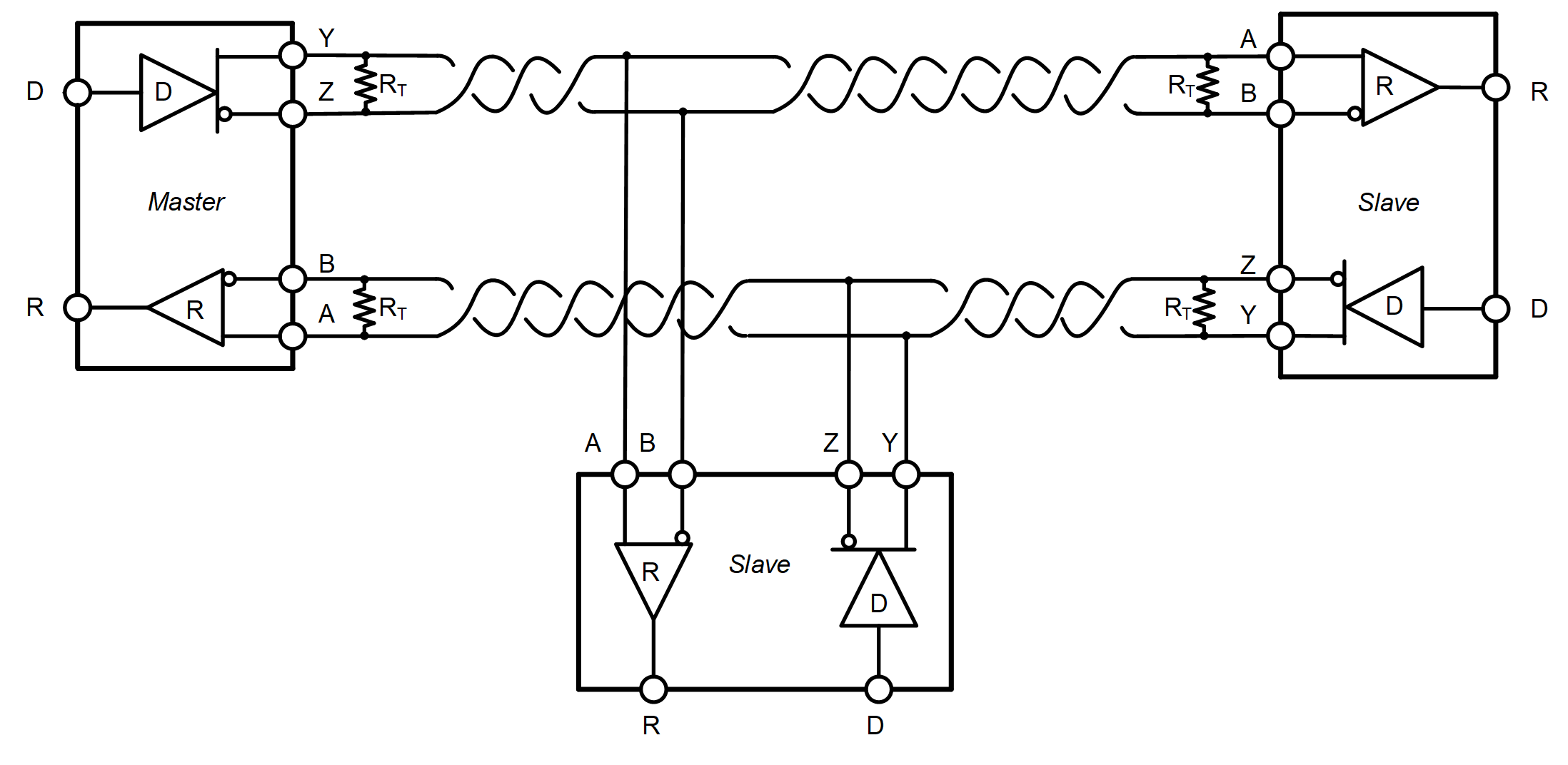

典型应用图

产品参数表

展开过滤器

Part Number	Duplex	Input VCC (V)	Data Rate	Fault Protection Voltage (V)	Common-Mode Range (V)	Enable	Operating Temp（℃)	Package Group	Packing/QTY
SiLM1410LCA-DG	Half	3 ~ 5.5	500kbps	-18 ~ 18	-15 ~ 15	DE, /RE	-40 ~ 125	SOP8	Reel/2500
SiLM1415LGC-DG	Full	4.5 ~ 5.5	500kbps	-18 ~ 18	-15 ~ 15	DE, /RE	-40 ~ 125	MSOP10	Reel/4000
SiLM1450LCA-DG	Half	3 ~ 5.5	50Mbps	-18 ~ 18	-15 ~ 15	DE, /RE	-40 ~ 125	SOP8	Reel/2500
SiLM1451LCA-DG	Full	3 ~ 5.5	50Mbps	-18 ~ 18	-15 ~ 15	No	-40 ~ 125	SOP8	Reel/2500
SiLM1452LGC-DG	Full	3 ~ 5.5	50Mbps	-18 ~ 18	-15 ~ 15	DE, /RE	-40 ~ 125	MSOP10	Reel/4000
