SiLM826x系列

双通道死区可编程的 30V, 10A 隔离驱动

样片申请

SiLM8263_SiLM8264_SiLM8265 Datasheet SiLM8260A Datasheet SiLM8260A-AQ Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM826x 系列是具有 10A/10A 源电流/灌电流能力，超高 CMTI，并支持不同配置的双通道隔离栅极驱动器。 SLMi8263 配置为双输入，高/低半桥驱动器；SiLM8264 配置为单输入，高/低半桥驱动器；而 SiLM8265 配置为双输入，双输出驱动器。SiLM8263/64提供可编程死区(DT)功能；SiLM8260是带米勒钳位的双输入半桥驱动器。将DIS引脚拉高会同时关闭两个输出，并允许在开路或拉低时正常运行。所有输出驱动器的 VDDA/B 电源电压最高可到30V。3V 至 18V 的 VDDI 宽范围输入，使得驱动器适合模拟和数字控制器接口，并且所有电源电压引脚都有欠压锁定 (UVLO) 保护功能。SiLM8263/64/65提供5mm x 5mm的13脚LGA5x5封装，隔离耐压2500V_RMS。SiLM8260提供SOP18W的封装，隔离耐压5000V_RMS。

产品特性

10A/10A 峰值输出电流

80ns (典型) 传输延迟

150kV/us (最小) 共模瞬态抗扰度 (CMTI)

宽范围的输入电压：3V到18V

5V 输入反向耐压能力

输出驱动器电源电压最高到30V

工作结温范围, T_J: –40°C ~ +150°C

隔离耐压：2.5kV_{_RMS} (LGA13)， 5kV_RMS (SOP18W)

两通道间的功能绝缘：700V (LGA13), 1850V (SOP18W)

安规认证

符合UL 1577 1分钟的2.5kV_RMS (LGA13), 5kV_RMS (SOP18W) (计划中)

符合GB4943.1-2022的CQC认证(计划中)

符合DIN VDE 0884-17(计划中)

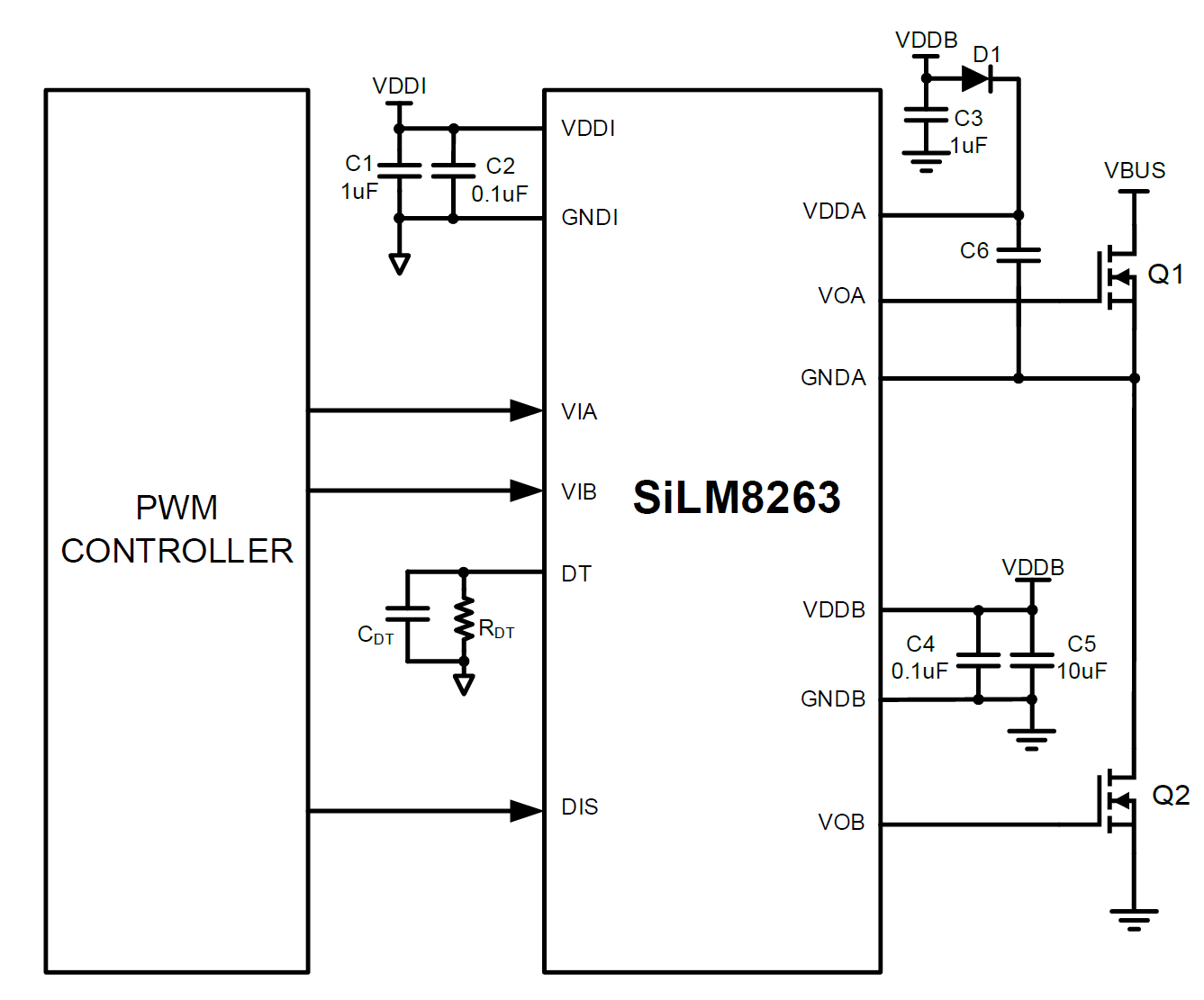

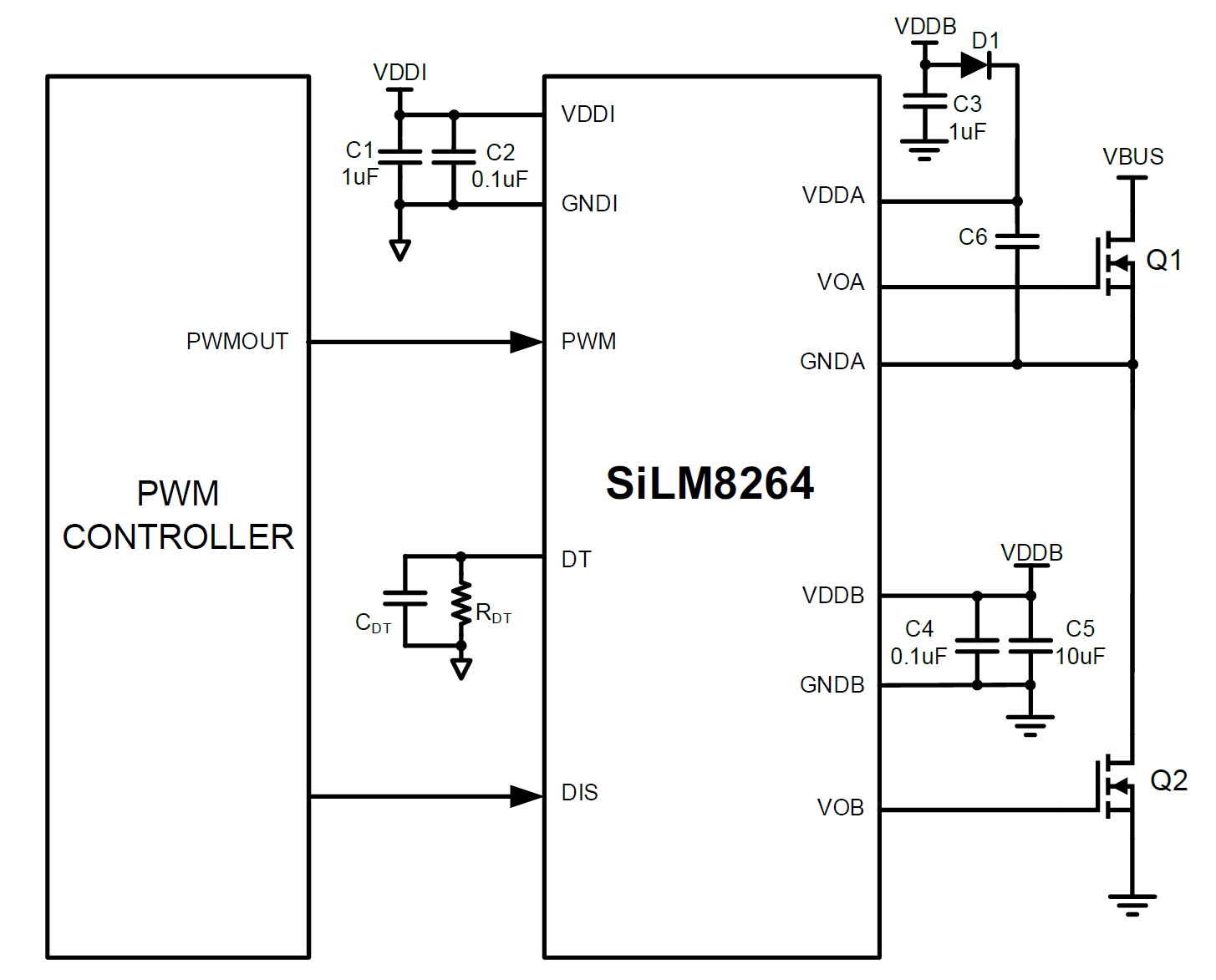

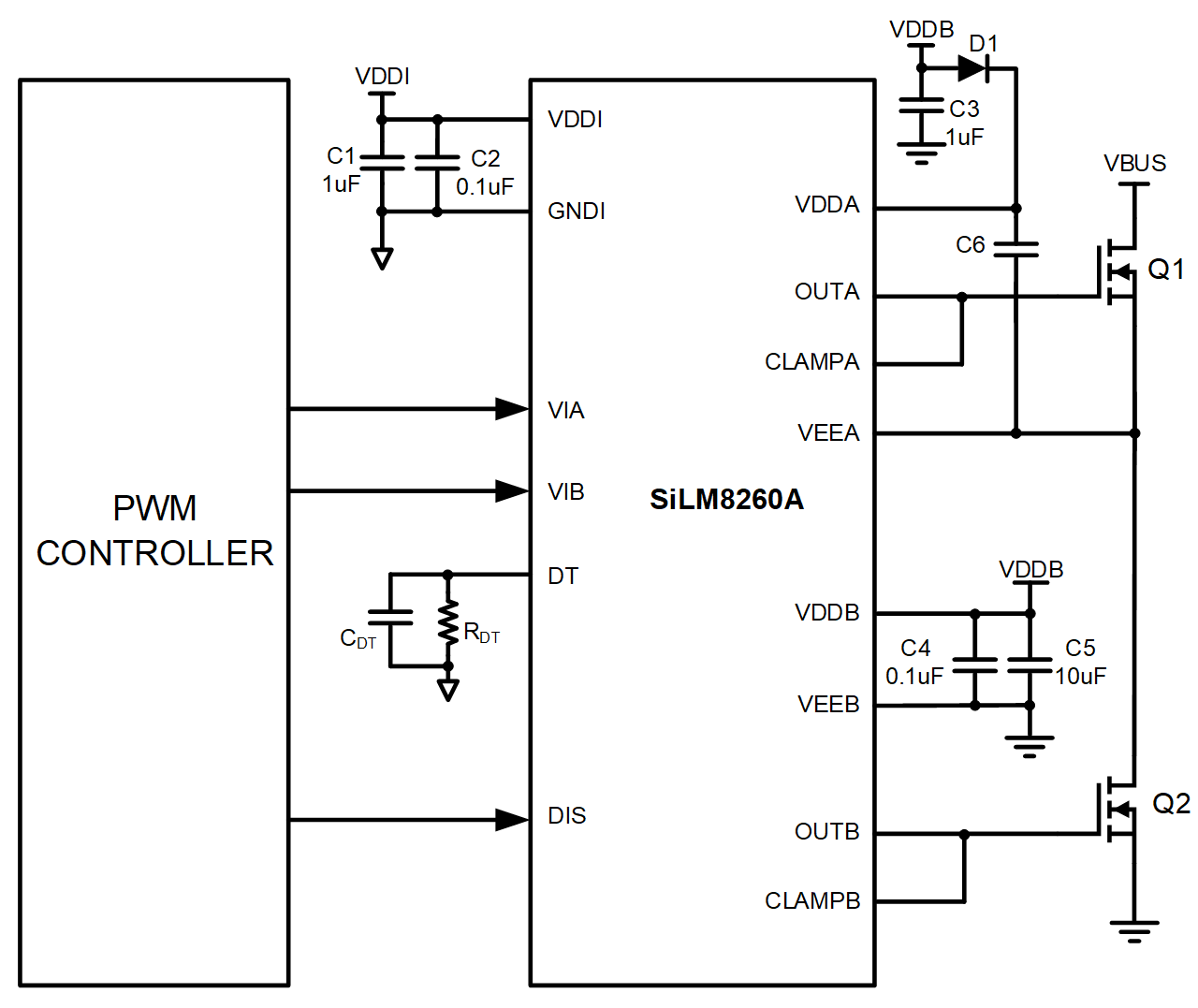

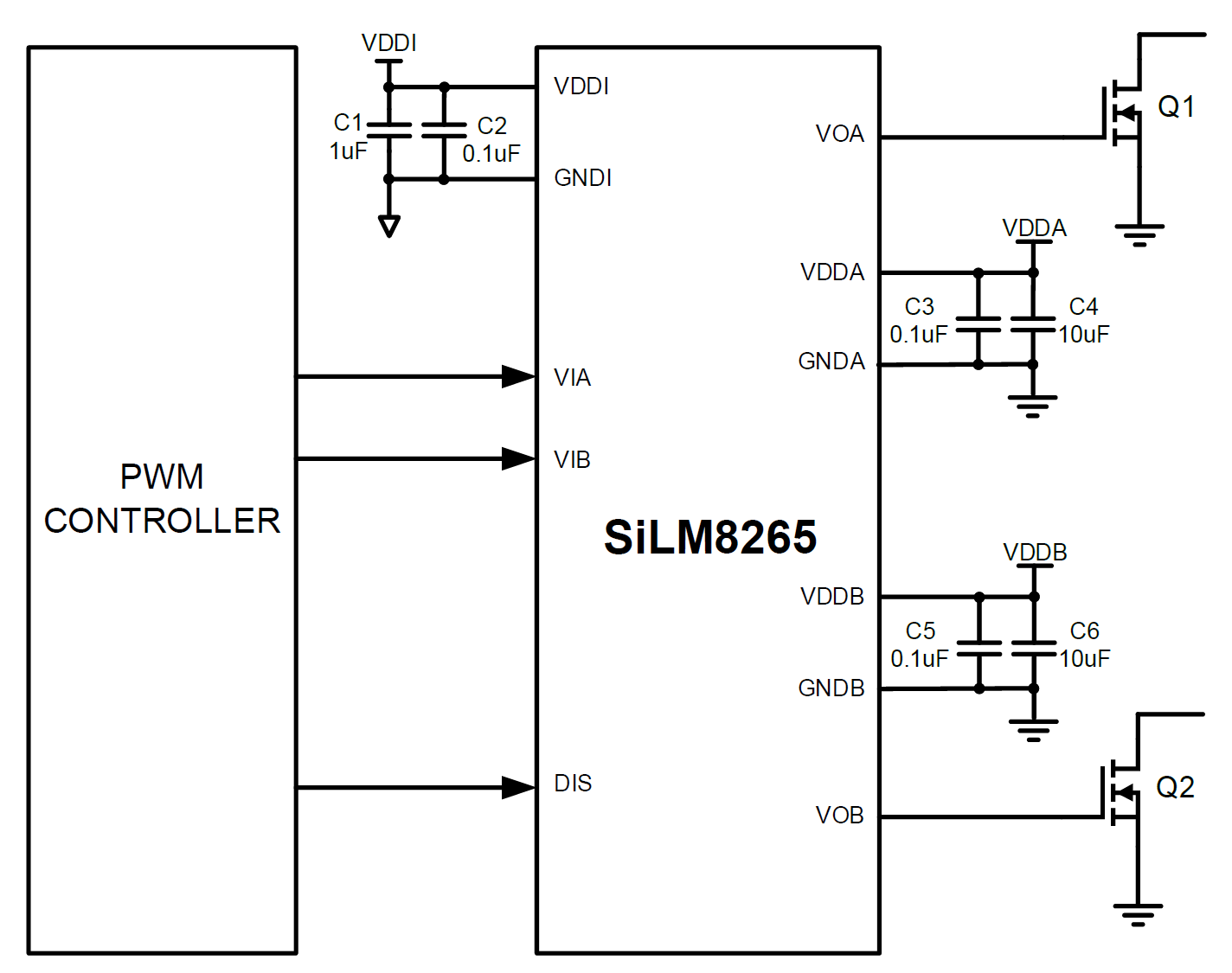

典型应用图

产品参数表

展开过滤器

Part Number	Power Switch	IOH/IOL (A)	Output VCC/VDD (V)	Input VCC (V)	Prop. Delay（ns）	Input Config	Program Deadtime	Overlap Protection	CMTI (kV/μs) Min.	VISO(Vrms)	Operating Temp （℃）	Package Group	Packing/QTY
SiLM8260ADCS-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	13.6 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260ABCS-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	9.1 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260AACS-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	6 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260AGCS-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	4 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260ADCS-AQ	IGBT/MOSFET/SiC/GaN	10.0/10.0	13.6 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260ABCS-AQ	IGBT/MOSFET/SiC/GaN	10.0/10.0	9.1 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260AACS-AQ	IGBT/MOSFET/SiC/GaN	10.0/10.0	6 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8260AGCS-AQ	IGBT/MOSFET/SiC/GaN	10.0/10.0	4 ~ 30	3.5-18	80	VIA/VIB	Y	Y	150	5000	–40 ~ 125	SOP18W	Reel/1500
SiLM8263GAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	4 ~ 30	3 ~ 18	80	VIA/VIB	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8263AAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	6 ~ 30	3 ~ 18	80	VIA/VIB	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8263BAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	9.1 ~ 30	3 ~ 18	80	VIA/VIB	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8263DAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	13.5 ~ 30	3 ~ 18	80	VIA/VIB	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8264GAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	4 ~ 30	3 ~ 18	80	PWM	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8264AAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	6 ~ 30	3 ~ 18	80	PWM	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8264BAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	9.1 ~ 30	3 ~ 18	80	PWM	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8264DAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	13.5 ~ 30	3 ~ 18	80	PWM	Y	Y	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8265GAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	4 ~ 30	3 ~ 18	80	VIA/VIB	-	-	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8265AAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	6 ~ 30	3 ~ 18	80	VIA/VIB	-	-	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8265BAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	9.1 ~ 30	3 ~ 18	80	VIA/VIB	-	-	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
SiLM8265DAHB-DG	IGBT/MOSFET/SiC/GaN	10.0/10.0	13.5 ~ 30	3 ~ 18	80	VIA/VIB	-	-	150	2500	–40 ~ 125	LGA5X5-13	Reel/5000
